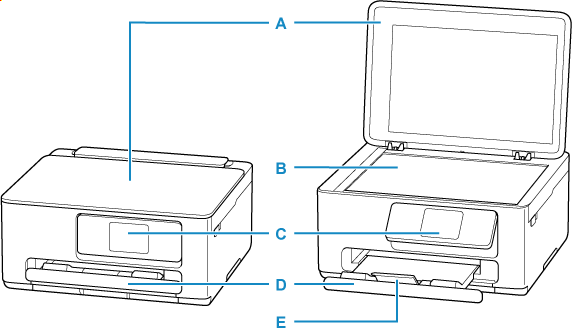

Pohľad spredu
- A: Kryt dokumentov
- Otvorte ho pri umiestňovaní originálov na predlohové sklo.
- B: Predlohové sklo
- Sem vložte originál.
- C: Ovládací panel
-
Používajte ho na zmenu nastavení alebo ovládanie tlačiarne. Panel vysunie do otvorenej polohy pred začatím tlače výstupný zásobník papiera.
- D: Výstupný zásobník papiera
- Vysunie sa sem vytlačený papier. Vytiahnite ho pred tlačou.
- E: Vysúvacia časť výstupného zásobníka
- Jej otvorením podopriete vysunutý papier.

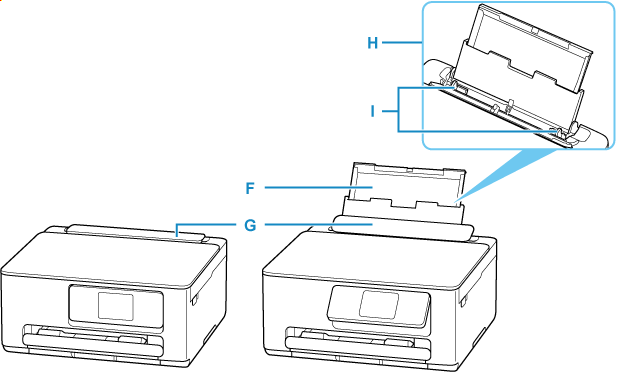

- F: Podpera papiera
- Ak chcete papier vložiť do zadného zásobníka, predĺžte ju.
- G: Kryt otvoru podávača
Zabraňuje tomu, aby niečo spadlo do otvoru podávača.
Otvorením posuniete vodiace lišty papiera. Pred tlačou ho zatvorte.
- H: Zadný zásobník
-
Naraz možno vložiť jeden alebo viacero hárkov rovnakej veľkosti a typu papiera, ktoré sa však automaticky budú podávať po jednom.
- I: Vodiace lišty papiera
- Zarovnajte ich s bočnými hranami balíka papiera.

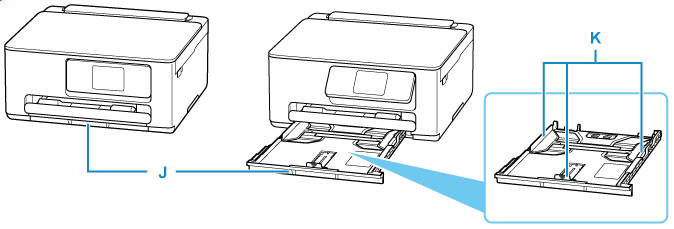

- J: Kazeta
-
Vložte do kazety obyčajný papier veľkosti A4, B5 alebo A5 a zasuňte ju do tlačiarne.
- K: Vodiace lišty papiera
- Zarovnajte ich s pravou/ľavou/prednou hranou balíka papiera.
